GCJ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 13015X-2018)

Name: GCJ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 13015X-2018)
Rating: 5 (99 reviews)

Forbhreathnú Táirge:

Is comhpháirt mheicniúil bheacht é an cúpláil fearas coróin-fiacail de chineál GCJ le seafta idirmheánach (Caighdeán Uimh.: Q/YG 13015X-2018) atá deartha go sonrach le haghaidh tarchur cumhachta meánach-achair. Aicmithe mar chúpláil solúbtha gan eilimintí leaisteacha, ionchorpraíonn sé struchtúr "seafta idirmheánach" idir dhá leath cúplála coróin-fiacail. Réitíonn an dearadh seo go héifeachtach na dúshláin maidir le tarchur chasmhóiminte agus cúiteamh díláithrithe i naisc fad-achair seafta, ag cinntiú oibriú leanúnach agus cobhsaí trealaimh thionsclaíoch faoi choinníollacha oibre casta.

Buntáistí Buntáistí Dearaidh agus Teicniúla:

1. Cúiteamh um Dhíláithriú Sármhaith: Ag a chroí tá struchtúr fiacail coróin deartha go cúramach ina bhfuil meshing beacht idir fiacla inmheánacha agus seachtracha. Ní hamháin go dtugann an dearadh seo cumas ualachiompartha eisceachtúil ach déanann sé cúiteamh éifeachtach freisin as mí-ailínithe uilleacha, gathacha agus aiseacha de bharr earráidí suiteála nó luaineachtaí oibriúcháin, rud a íoslaghdaíonn an tionchar struis ar imthacaí agus ar threalamh ceangailte.

2. Optamaithe le haghaidh Tarchuir Fad-achair: Murab ionann agus cúpláin caighdeánach, úsáideann an tsamhail GCJ nasc idirmheánach, rud a fhágann go bhfuil sé oiriúnach go háirithe d'iarratais a éilíonn raon suntasach idir foircinn seafta agus ag tairiscint solúbthachta leagan amach níos mó.

3. Dearadh Turraing-Ionsúite agus Feabhsaithe Cobhsaíochta: Tá eilimintí mhaolú ardfheidhmíochta suite idir na moil chun turraingí meicniúla a ionsú go héifeachtach agus creathadh a shochtadh le linn oibriú. Feabhsaíonn sé seo cobhsaíocht an chórais go mór agus cosnaíonn sé mótair bheachtais nó laghdaitheoirí fearas.

4. Ábhair Ard-neart agus Déantúsaíocht: Déanta as cruach ard-chaighdeán nó cruach cóimhiotail, taispeánann an táirge friotaíocht tuirse agus creimeadh den scoth, in ann ualaí troma agus timpeallachtaí tionsclaíocha crua a sheasamh (cosúil le teocht ard, taise ard, nó coinníollacha deannaigh).

5. Struchtúr Modúil atá Cairdiúil le Cothabháil: A bhuí lena dhearadh tionsclaíoch réasúnach, tacaíonn an cúpláil le díchóimeáil agus le cóimeáil tapa, éascaíonn sé gnáthchigireachtaí, lubrication, agus athsholáthar páirteanna, rud a laghdaíonn go mór aga neamhfhónaimh agus costais chothabhála d'fhiontair.

Déan Teagmháil Linn

2012 Íoslódáil PDF

RÉAMHV: GSC Trí cúpláil giaranna druma cineál (Q/YG14019X-2018)
Ar Aghaidh: Cúpláil fearas druma suiteála ingearach GCC (Q/YG 13014X-2018)

Paraiméadair Táirge

Seol Teachtaireacht

Paraiméadair TEICNIÚLA

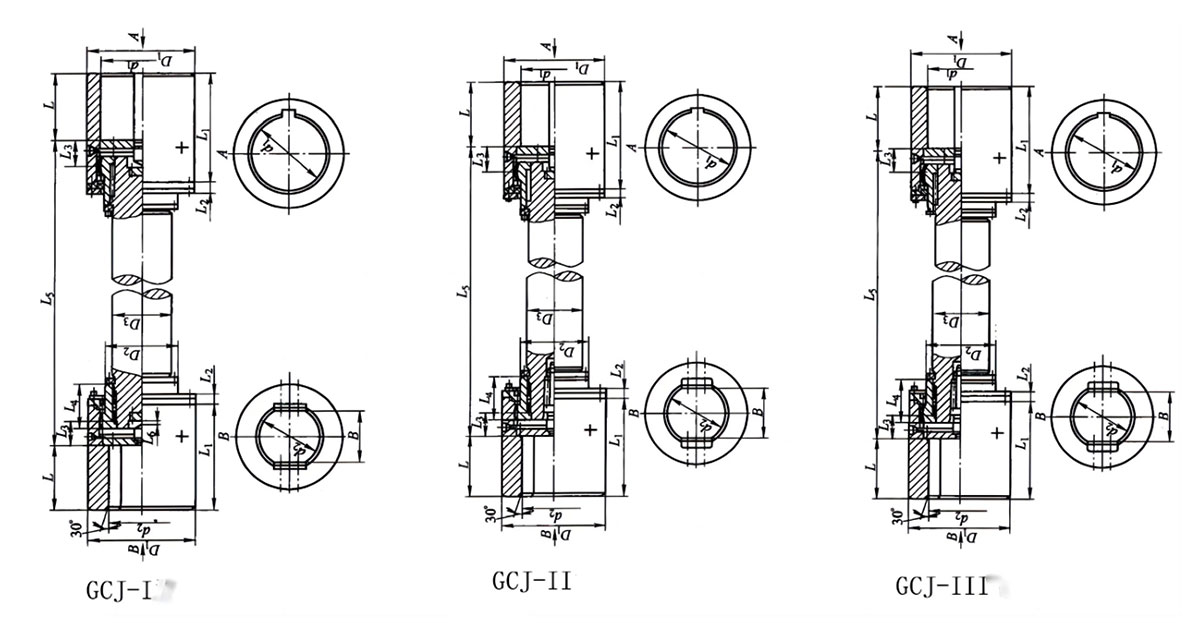

Paraiméadair bhunúsacha agus príomhthoisí cúplála cineál GCJ le fearas druma seafta idirmheánach

Cineál	Casmhóinóimte ainmniúil Tn/KN.m	Toisí poll seafta sorcóirgach		Poll seafta tollta cothrom toisí			D₁	D₂	D₃	L ₁	L ₂	L ₃	L ₄	L ₅ min	L ₆	Aifreann /kg		Nóiméad táimhe /kg·m²		ramhar /kg
		d₁,d₂	L	d₂ max	L max	B max										L5 min mais	Aifreann of each méadar breise	L5 min táimhe	Táimhe de each curtha leis méadar
			cineál J1
GCJ1	6.3	60,63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65,70
		71,75
		80	132							195
GCJ2	11.2	70,71,75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80,85	132							200
		90,95
		100	167							235
GCJ3	18	80,85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90,95
		100,110	167							245
GCJ4	25	80,85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90,95
		100,110,120,125	167							253
GCJ5	31.5	90,95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100,110	167							260
		120,125
		130,140	202							295
GCJ6	50	110,120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140,150
		160	242							362
GCJ7	63	140,150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170,180
		190	282							416
GCJ8	80	160,170,180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
		190,200	282							432
GCJ9	100	170,180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
		190,200,220	282							432
GCJ10	125	190,200,220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
		240	330							490
GCJ11	200	190,200,220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
		240,250,260	330							505
GCJ12	315	240,250,260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
		280,300	380							568
GCJ13	450	280,300,320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
		340	450							666
GCJ14	560	300,320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
		340,360	450							698
GCJ15	710	340,360,380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
		400	540							806
GCJ16	900	360,380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
		400,420	650							942
GCJ17	1120	400,420,440,450,460	650	460	650	350	710	500	420	964	64	182	480	1800	10	5500	1090	392	24	12000
GCJ18	1250	420,440,450,460,480,500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
GCJ19	1600	440,450,460,480,500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
		530	800							1155
GCJ20	2000	450,460,480,500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
		530,560	800							1181
GCJ21	2240	480,500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
		530,560,600	800							1206
GCJ22	2800	530,560,600,630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
GCJ23	3150	560,600,630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
		670	900							1350

Nóta:

1. Is neasluachanna iad mais agus móimint na táimhe arna ríomh de réir uastrastomhas an poll seafta sorcóireach agus fad an tseafta idirmheánach L5min.
2. Faoi imthosca gnáth, tá deireadh gníomhach poll seafta an chúplála sorcóireach, agus is poll cothrom é an deireadh tiomáinte. Más gá, is féidir an dá chríoch a bheith sorcóireach.
3. Is féidir múnlaí 1~5 a roghnú de réir GB/T3852 má tá síneadh seafta de chineál Y uait.
4. Maidir le poill seafta tollta cothrom, is é an lamháltas teorainn d ₂ agus B é H9.
