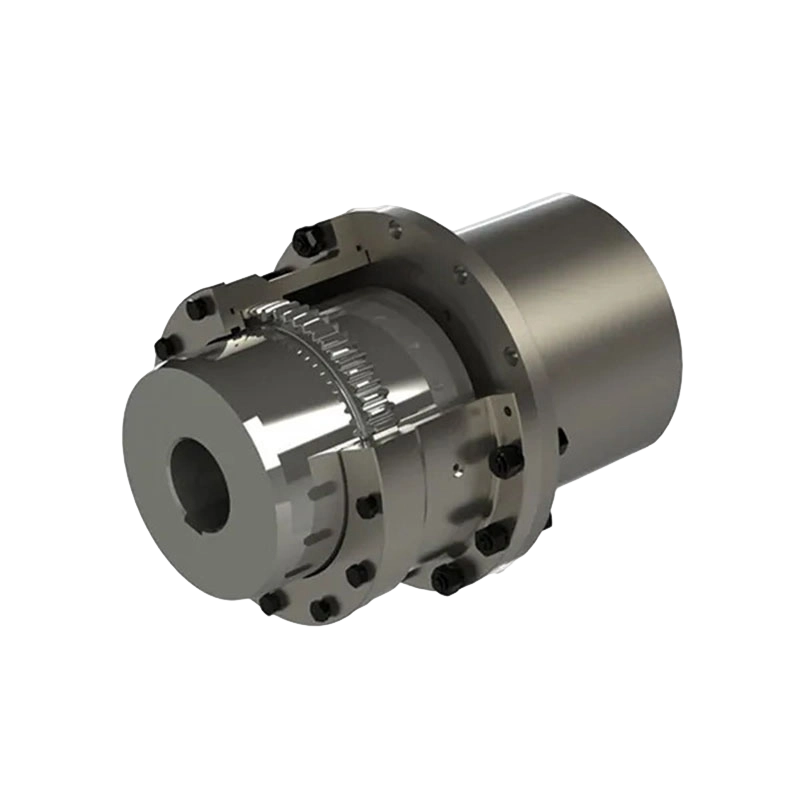

GAZ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 12007X-2018)

Name: GAZ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 12007X-2018)
Rating: 5 (99 reviews)

Forbhreathnú Táirge agus Croí-sainmhíniú:
Is comhpháirt tarchurtha solúbtha a úsáidtear go forleathan é Cúpláil Drum-Gear seafta Idirmheánach Sraith GAZ, atá deartha go sonrach chun na foircinn tiomána agus tiomáinte a nascadh trí sheafta idirmheánach. Is é an phríomhfheidhm atá aige ná sreabhadh réidh cumhachta a bhaint amach trí struchtúir fearas a mheilt go beacht, ag feidhmiú mar nasc ríthábhachtach chun oibriú éifeachtach i gcórais tarchurtha éagsúla a áirithiú, mar shampla traenacha cumhachta feithicle nó slabhraí tiomána innealra tromshaothair.

Próiseas Dearaidh Struchtúrtha agus Déantúsaíochta Sármhaith:

1. Dearadh Nasc seafta Idirmheánach:
Comhtháthaíonn an táirge nasc idirmheánach seafta a fhéadfaidh bearnaí a dhúnadh go héifeachtach idir córais seafta fada. Ag brath ar riachtanais suiteála, tá samhlacha iolracha ar fáil (m.sh., tá leagan amach struchtúrach éagsúil ag GAZ1-GAZ14 agus GAZ15-GAZ30) chun freastal ar chumraíochtaí spásúla éagsúla.

2. Ardteicneolaíocht Drum-Gear:
Trí úsáid a bhaint as teicneolaíocht meshing fearas druma-chruthach, déanann an dearadh fiacail uathúil seo strus teagmhála a bharrfheabhsú, ag seachadadh tarchur ard-chasmhóiminte agus ag laghdú go mór an creathadh agus an torann le linn oibriú.

3. Beachtas agus Marthanacht Comhcheangailte:
Tógtha as ábhair ard-neart le meaisínithe beachtas, cuireann an táirge friotaíocht tionchair agus marthanacht den scoth, in ann ualaí athraitheacha a sheasamh le linn oibriú leanúnach.

Buntáistí Feidhmíochta Buntábhachtacha:

1. Cúiteamh Díláithrithe Cuimsitheach:
A bhuíochas le tréithe solúbtha an ghiaranna druma, is féidir leis an gcúpláil seo freastal ar mhí-ailínithe uilleacha, gathacha agus aiseach idir na seaftaí, ag laghdú go héifeachtach strus meicniúil inmheánach agus ag leathnú shaol seirbhíse na n-imthacaí gaolmhara.

2. Inoiriúnaitheacht Luchtaithe Eisceachtúla:
Cibé i gcórais chumhachta tiomána roth tosaigh, roth chúl, nó uile-roth, léiríonn an cúpláil GAZ inoiriúnaitheacht láidir, rud a chinntíonn feidhmíocht chomhsheasmhach faoi choinníollacha oibriúcháin éagsúla.

3. Éasca le Cothabháil:
Ceadaíonn a thógáil modúlach do shuiteáil iomasach comhtháite. Iniúchadh agus lubrication rialta (nóta: is féidir le samhlacha níos mó le rónta O-fáinne speisialaithe D₂ ≥ 465mm a úsáid) eatraimh seirbhíse a leathnú go suntasach agus oibriú iontaofa a chinntiú.

Forbhreathnú ar na Croí-Sonraíochtaí Teicniúla:
Tairgeann an tsraith GAZ raon leathan sonraíochtaí chun freastal ar na héilimh ó éadrom go feidhmeanna tionsclaíochta ultra-trom:

1. Raon chasmhóiminte:
Tosaíonn an chasmhóimint ainmniúil (Tn) ó 800 N·m (GAZ1) suas go 3,500,000 N·m (GAZ30).

2. Cóireáil Feabhsaithe:
Nuair a bhíonn dromchlaí fiacail fearas nítrídithe nó dromchla-chruaite, is féidir an chasmhóimint rátáilte a mhéadú faoi fhachtóir 1.3 os cionn na sonraíochtaí caighdeánacha, ag cur tuilleadh feabhais ar an acmhainn ualaigh.

3. Feidhmíocht Luas:
Léiríonn samhlacha níos lú feidhmíocht ardluais den scoth le luasanna incheadaithe suas le 7100 r/nóiméad, agus tá samhlacha níos mó optamaithe le haghaidh oibríocht ardchumhachta, ísealluais.

4. Comhoiriúnacht Toiseach:
Tacaíonn sé le trastomhais tollta seafta éagsúla (d1, d2, dz) le tolladh uasta 220 mm, ag luí leis an chuid is mó de mhéideanna caighdeánacha agus neamhchaighdeánacha seafta.

Tionscail Iarratais Leathan:
A bhuí lena fheidhmíocht iontaofa agus lena bhuntáistí struchtúracha, tá an cúpláil GAZ ina rogha tosaíochta thar earnálacha tionsclaíocha éagsúla:

1. Trealamh Trom:
Úsáidtear go forleathan i dtrealamh metallurgical, innealra mianadóireachta, agus feistí ardaithe agus iompair, ag tarchur croí-chumhachta go héifeachtach.

2. Calafoirt agus Cóireáil Uisce:
Úsáidtear é in innealra láimhseála calafoirt, trealamh cóireála uisce, agus innealra déanta páipéir, ag cúiteamh as díláithriú chun oibriú cobhsaí fadtéarmach a chinntiú.

3. Iompar:
Mar phríomhchuid de chórais tarchurtha feithicle, nascann sé trí sheafta idirmheánach chun tarchur cumhachta gan uaim a bhaint amach ón inneall go dtí an deireadh tiomáinte.

Déan Teagmháil Linn

2012 Íoslódáil PDF

RÉAMHV: Cúpláil giaranna druma GAP le diosca coscáin (Q/YG 12008X-2018)
Ar Aghaidh: Cúpláil giaranna druma GA (Q/YG12006X-2018)

Paraiméadair Táirge

Seol Teachtaireacht

Paraiméadair TEICNIÚLA

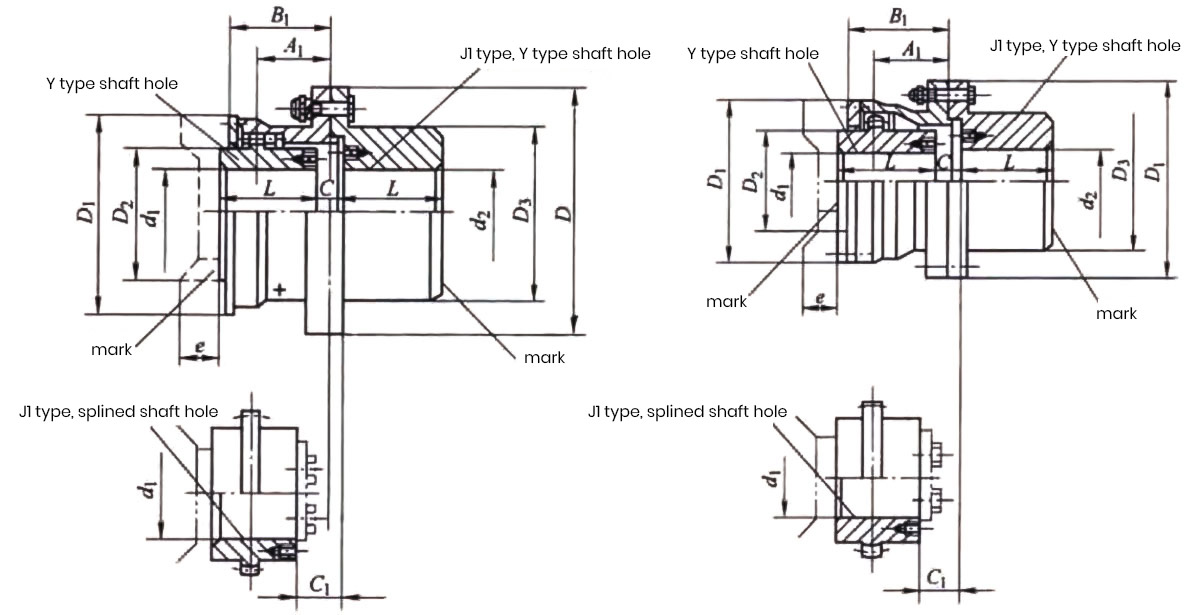

Cúpláil fearas druma cineál GAZ1-GAZ 14 le seafta idirmheánach	Cúpláil fearas druma cineál GAZ 15-GAZ30 le seafta idirmheánach

Paraiméadair bhunúsacha agus príomh-toisí an cúplála fearas druma cineál GAZ le seafta idirmheánach

Cineál	Casmhóiminte ainmniúil Tn/KN.m	Luas incheadaithe [n]/r.nóim- ¹	Trastomhas poll seafta	Fad poll seafta L		D	D ₁	D ₂	D ₃	B ₁	A ₁	C	C ₁	e	Nóiméad táimhe /kg.m ²	Méid ramhar /mL	Aifreann /kg
			d ₁ ,d ₂ ,d _z	Y	J ₁
			mm
GAZ1	800	7100	16,18,19	42	-	125	95	60	80	57	37	24	-	30	0.0084	30	5.4
			20,22,24	52	38							14
			25,28	62	44							6.5
			30,32,35,38	82	60								19
			40,42,45,48,50*	112	84
GAZ2	1400	6300	25,28	62	44	145	120	75	95	67	44	16	-	30	0.018	60	9.2
			30,32,35,38	82	60							8	18
			40,42,45,48,50,55,56*	112	84								19
			60*'	142	107
GAZ3	2800	5900	30,32,35,38	82	60	170	140	95	115	77	53	7	29	30	0.0427	80	16.4
			40,42,45,48,50,55,56	112	84								22
			60,63,65,70*	142	107
GAZ 4	5000	5400	32,35,38	82	60	195	165	115	130	89	62	19	42	30	0.076	90	22.7
			40,42,45,48,50,55,56	112	84							8.5
			60,63,65,70,71,75	142	107								22
			80'	172	132
GAZ 5	8000	5000	40,42,45,48,50,55,56	112	84	225	183	130	150	99	71	9.5	31	30	0.0149	140	36.2
			60,63,65,70,71,75	142	107								26
			80,85,90	172	132								28
GAZ6	11200	4800	48,50,55,56	112	84	240	200	145	170	109	80	11.5	41	30	0.24	200	46.2
			60,63,65,70,71,75	142	107							9.5	26
			80,85,90,95*	172	132								28
			100*	212	167
GAZ7	15000	4500	60,63,65,70,71,75	142	107	260	230	160	195	122	90	10.5	31	30	0.43	290	68.4
			80,85,90,95	172	132								28
			100,110, 120	212	167
GAZ8	21200	4000	65,70,71,75	142	107	280	245	175	210	132	96	12	41	30	0.61	350	81.1
			80,85,90,95	172	132
			100,110,120*	212	167								28
			130*	252	202
GAZ9	26500	3500	70,71,75	142	107	315	270	200	225	142	104	18	53	30	0.94	370	100.1
			80,85,90,95	172	132							13
			100,110,120*	212	167								30
			130, 140	252	202
GAZ 10	42500	3200	80,85,90,95	172	132	345	300	220	250	165	124	14	51	30	1.67	500	14.7
			100,110,120,125	212	167								30
			130,140,150*	252	202								37
			160*	302	242
GAZ 11	60000	3000	100,110,120	212	167	380	330	260	285	180	133	14	37	40	2.98	650	206.3
			130,140,150	252	202
			160,170,180	302	242
GAZ 12	80000	2600	120	212	167	440	380	290	325	208	158	14	65	40	5.31	1100	284.5
			130,140,150	252	202								37
			160,170,180	302	242
			190,200	352	282
GAZ 13	112000	2300	140,150	252	202	480	420	320	360	238	182	15	62	40	9.26	1600	402
			160,170,180	302	242								40
			190,200,220*	352	282
GAZ14	160000	2100	160,170,180	302	242	520	465	360	420	266	207	16	50	40	15.92	2300	582.2
			190,200,220	352	282								40
			240,250	410	330
GAZ15	224000	1900	190,200,220	352	282	580	510	400	450	278	214	17	41	40	25.78	2600	778.2
			240,250,260*	410	330								45
			280*	470	380
GAZ 16	355000	1600	200,220	352	282	680	595	465	500	320	250	16.5	65	50	16.89	4100	1071
			240,250,260	410	330							15.5	45
			280,300,320	470	380
GAZ 17	400000	1500	220	352	282	720	645	495	530	336	256	17	81	50	60.59	5100	1210
			240,250,260	410	330								46
			280,300,320	470	380
GAZ 18	500000	1400	240,250,260	410	330	775	675	520	540	351	262	16.5	53	50	81.75	6000	1475
			280,300,320	470	380								48
			340'	550	450
GAZ19	630000	1300	260	410	330	815	715	560	580	372	280	17	74	50	101.57	6700	1603
			280,300,320	470	380								48
			340,360*	550	450
GAZ20	710000	1200	280,300,320	470	380	855	755	585	600	393	297	20	51	50	140.03	8100	2033
			340,360,380,	550	450
GAZ21	900000	1100	300,320	470	380	915	795	620	640	404	305	20	51	50	183.49	10500	2385
			340,360,380	550	450
			400'	650	540
GAZ22	950000	950	340,360,380	550	450	960	840	665	680	415	316	20	51	60	235.04	14000	2452
			400,420,	650	540
GAZ23	1120000	900	360,380	550	450	1010	890	710	720	435	333	20	51	60	323.16	15000	3332
			400,420,450'	650	540								55
GAZ24	1250000	875	380	550	450	1050	925	730	760	445	342	22	53	60	387.97	16500	3639
			400,420,450,480,	650	540								57
GAZ25	1400000	850	400,420,450,480,500*	650	540	1120	970	770	800	465	362	22	58	60	485.96	18000	4073
GAZ26	1600000	825	420,450,480,500	650	540	1160	990	800	850	475	366	22	58	60	573.64	19000	4527
			530,
GAZ27	1800000	800	450,480,500	650	540	1210	1060	850	900	479	369	22	58	70	789.74	23000	5484
			530,560*	800	680
GAZ28	2000000	770	480,500	650	540	1250	1080	890	960	517	402	28	63	70	960.26	24000	6050
			530,560,600,	800	680
GAZ29	2800000	725	500	650	540	1340	1200	960	1010	517	396	28	65	80	1268.98	26000	7090
			530,560,600,630"	800	680								63
GAZ30	3500000	700	560,600,630	800	680	1390	1240	1005	1070	525	403	28	63	80	1822.02	30000	9264
			670*	-	780

Nóta:

1. Is neasluachanna iad mais an chúplála agus an mhóimint táimhe a ríomhtar de réir uasfhad poll seafta an trastomhas poll seafta íosta i ngach múnla.
2. D₂≥465mm, úsáideann a 0-Ring stiall rubair ciorclach-alt nasctha.
3. Níl an méid poll seafta marcáilte "*" sa tábla oiriúnach ach le haghaidh roghnú d₂.
4. Is é 220mm an trastomhas uasta d₂.
5. An luach chasmhóiminte ainmniúil sa tábla, nuair a bhíonn an dromchla fearas nítrídithe nó cruaite dromchla, déantar an luach chasmhóiminte ainmniúil sa tábla a iolrú faoi 1.3.
