GBZ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 11002X-2018)

Name: GBZ Ceangailte le cúpláil fearas druma seafta idirmheánach (Q/YG 11002X-2018)
Rating: 5 (99 reviews)

Forbhreathnú Croí Táirge:

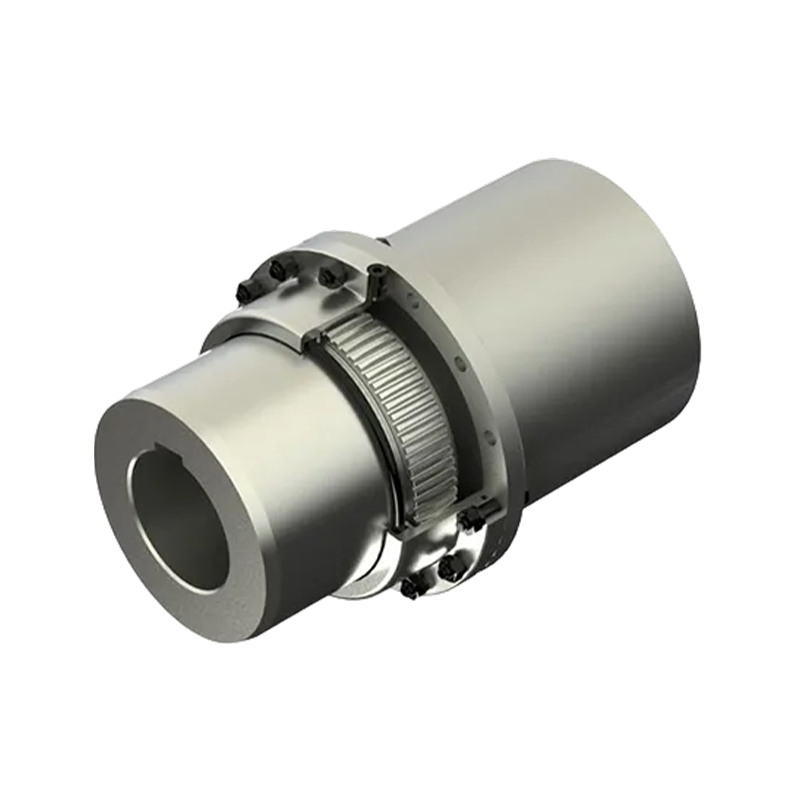

Is comhpháirt ríthábhachtach laistigh de chórais tarchurtha tionsclaíocha é cúpláil druma-ghiaráil GB-sraith. Ag fónamh mar nasc cruinneas ag nascadh seaftaí rothlach, cinntíonn sé tarchur chasmhóiminte agus rothlú gan uaim idir córais mheicniúla. Monaraithe i gcomhlíonadh go docht leis an gcaighdeán Q/YG11001X-2018, ionchorpraíonn an táirge seo ardteicneolaíocht gearrtha giaranna agus comhpháirteanna meicniúla láidre. Seachadann sé tarchur cumhachta an-éifeachtach agus cobhsaí - fiú faoi ualaí troma, i measc creathadh, agus thar choinníollacha oibriúcháin athraitheacha.

Gnéithe Táirge Eisceachtúla:

1. Dearadh Innealtóireachta Ard-Beachtais: Ag a chroílár, baineann an cúpláil seo úsáid as meicníocht druma-ghiaráis a meaisínithe go beacht. Trí dhearadh céimseata fearas optamaithe, ní hamháin go bhfeabhsaíonn sé an cumas tarchurtha chasmhóiminte ach laghdaítear go mór caitheamh agus cuimilt le linn oibriú.

2. Ábaltachtaí Ailínithe agus Cúitimh: Tá solúbthacht eisceachtúil ag baint leis an dearadh struchtúrach, rud a chuireann ar a chumas cúiteamh éifeachtach a dhéanamh ar dhialltaí mí-ailínithe idir seaftaí. Ní hamháin go laghdaíonn an tréith seo go mór an strus a bhaineann le comhpháirteanna meicniúla ach feabhsaíonn sé freisin iontaofacht oibriúcháin an chórais tarchurtha ar fad, rud a fhágann go bhfuil sé oiriúnach go háirithe do thimpeallachtaí crua nó d'fheidhmchláir thionsclaíocha a bhfuil riachtanais ailíniú an-dian orthu.

3. Tógáil Thionscail Láidir agus CRUA: Trí úsáid a bhaint as ábhair ardchaighdeáin in éineacht le próisis dhian déantúsaíochta, cinntíonn an táirge saol seirbhíse fada faoi choinníollacha ualaigh trom. Laghdaíonn sé seo an gá atá le hathsholáthar go minic, rud a laghdóidh costais oibriúcháin fadtéarmacha do ghnólachtaí.

4. Suiteáil agus Cothabháil Áisiúil: Tugann dearadh an táirge tosaíocht d'éifeachtúlacht oibriúcháin ar an láthair, rud a éascaíonn cóimeáil agus díchóimeáil tapa. Laghdaíonn an ghné éascaíochta cothabhála seo go suntasach aga neamhfhónaimh le linn seirbhísiú trealaimh, ag cuidiú le gnólachtaí a dtáirgiúlacht a uasmhéadú.

Sonraíochtaí Teicniúla Lárnacha:

Cuimsíonn cúpláin sraith GB raon leathan samhlacha - ó GB1 go GB25 - atá in ann riachtanais éagsúla na bhfeidhmchlár a chomhlíonadh ó threalamh beachta ar scála beag go hinnealra tionsclaíoch ultra-trom:

1. Casmhóiminte Ainmniúil (Tn): Clúdaíonn sé raon an-leathan, ag tosú ó 0.63 kN·m agus in ann ualaí tromshaothair de suas le 5600 kN·m a tharchur.

2. Luas Incheadaithe ([n]): Tacaíonn sé le coinníollacha oibriúcháin éagsúla - ó ardluais go feidhmchláir íseal-luas - le raon luas rothlach ó 420 r/nim go 6500 r/nóim.

3. Comhoiriúnacht Bore: Tá an trastomhas tollta (d1, d2) idir 16 mm agus 1040 mm, agus tá an fad tollta (L) idir 45 mm agus 900 mm.

4. Toisí Fisiceacha: Téann meáchan an aonaid ó 3.5 kg éadrom go 22,381 kg tromshaothair, agus athraíonn méideanna líonadh ramhar ó 31 mL go 23,000 mL.

Réimsí Iarratais tipiciúla

A bhuí lena fheidhmíocht eisceachtúil agus a dhearadh láidir, úsáidtear an táirge seo go forleathan thar go leor earnálacha tionscail throma, lena n-áirítear:

1. Miotalóireacht agus Trealamh Mianadóireachta: Tiomáineann muileann rollta, brúiteoirí, agus ardaitheoirí mianaigh.

2. Innealra Ardaithe agus Iompair: Craenacha ar scála mór, trealamh láimhseála calafoirt, agus córais iompair ábhair.

3. Trealamh Trom Ginearálta: Innealra déanta páipéir, trealamh innealtóireachta hiodrálacha, agus córais éagsúla caidéil agus comhbhrúiteoirí tionsclaíocha ar scála mór.

Déan Teagmháil Linn

2012 Íoslódáil PDF

RÉAMHV: Cúpláil giar druma síneadh seafta mótair GBD (Q/YG 11003X-2018)
Ar Aghaidh: Cúpláil giair druma GB (Q/YG11001X-2018)

Paraiméadair Táirge

Seol Teachtaireacht

Paraiméadair TEICNIÚLA


Cúpláil fearas druma GBZl~GBZ13cineál	Cúpláil fearas druma cineál GBZ14 ~ GBZ25

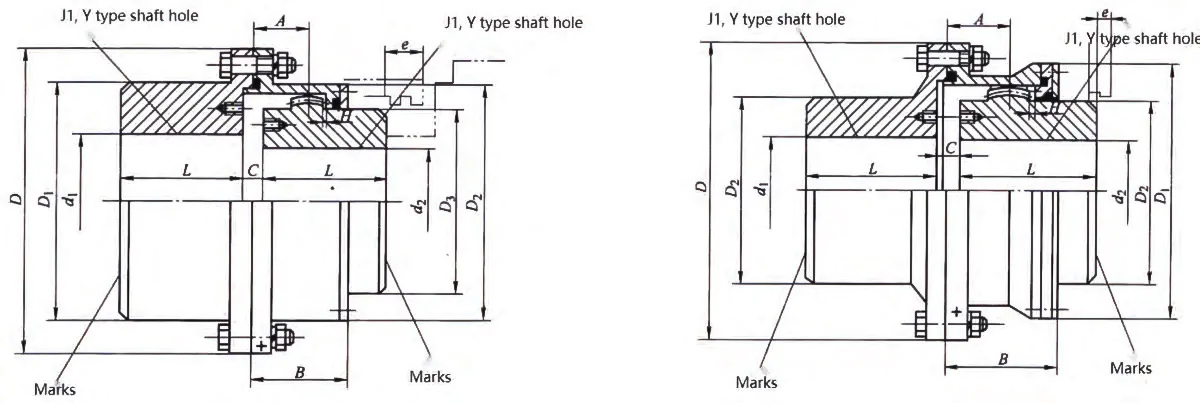

Cúpláil fearas druma cineál GBZ le bunpharaiméadair seafta idirmheánach agus príomhtoisí

Cineál	Ainmneach chasmhóiminte Tn/KN·m	Incheadaithe luas [n]/r.nóim⁻¹	poll seafta trastomhas		poll seafta fad	D	D₁	D₂	D₃	C	H	A	B	e	Nóiméad de táimhe /kg·m²	Méid na ramhar /mL	Aifreann /kg
			d₁	d₂	L	D	D₁	D₂	D₃	C	H	A	B	e
			mm
GBZ1	0.63	6500	16-50	16-35	45	103	71	71	50	8	2	18	38	38	0.004	31	3.5
GBZ2	1.00	6000	20-60	20-45	50	115	83	83	60	8	2	21	44	42	0.007	42	5.3
GBZ3	1.6	5600	22-70	22-56	63	127	95	95	75	8	2	22	45	42	0.011	42	7.8
GBZ4	2.8	5100	38-80	38-65	71	149	116	116	90	8	2	24.5	49	42	0.023	53	12
GBZ5	4.5	4600	40-90	40-75	80	167	134	134	105	10	2.5	27.5	54	42	0.044	77	18.1
GBZ6	6.3	4300	45-105	45-90	90	187	153	153	125	10	2.5	28	55	42	0.08	91	25
GBZ7	8.0	4000	50-115	50-105	100	204	170	170	140	10	2.5	30	59	42	0.13	108	36
GBZ8	11.20	3700	55-125	55-115	112	230	186	186	155	12	3.0	33.5	71	47	0.215	161	46.1
GBZ9	18.00	3350	60-150	60-135	125	256	212	212	180	12	3.0	34.5	73	47	0.415	184	71.8
GBZ10	25.00	3000	65-150	65-150	140	287	239	239	200	14	3.5	39	82	47	0.67	276	91.1
GBZ11	36.1	2700	110-175	110-175	170	325	250	276	235	14	3.5	40.5	85	47	1.223	322	137
GBZ12	56	2450	130-200	130-200	190	362	286	313	270	16	4.0	44.5	95	49	2.39	404	212.8
GBZ13	80	2200	150-225	150-225	200	412	322	350	300	18	4.5	49	104	49	3.93	585	272.3
GBZ14	125	2000	170-250	170-250	235	462	420	335	－	22	5.5	86	148	63	7.67	1600	438
GBZ15	195	1800	190-285	190-285	260	512	465	380	－	22	5.5	91	158	63	12.425	2100	566
GBZ16	265	1600	220-320	220-320	285	580	522	430	－	28	7.0	104.5	177	67	21.2	2500	751
GBZ17	383	1400	250-365	250-365	315	644	582	490	－	28	7.0	99	182	67	38.825	2700	1110
GBZ18	550	1210	280-400	280-400	355	726	658	540	－	28	8.0	111	215	75	69.5	3900	1580
GBZ19	800	1050	300-470	300-470	400	818	748	630	－	32	9	116	220	75	122.5	5000	2115
GBZ20	1120	910	360-540	360-540	450	928	838	720	－	32	10.5	123.5	235	75	240	6200	3223
GBZ21	1550	800	400-600	400-600	500	1022	928	810	－	40	11.5	127.5	245	75	435	7000	4780
GBZ22	2000	700	450-680	450-680	560	1134	1036	915	－	40	13.0	131	255	75	701.25	8700	6069
GBZ23	2800	610	530-770	530-770	710	1282	1178	1030	－	50	14.5	149.5	290	80	1415.75	15000	9633
GBZ24	4000	500	560-850	560-850	800	1428	1322	1175	－	50	16.5	158.5	305	80	2682.75	18000	14465
GBZ25	5600	420	670- 1040	670- 1040	900	1644	1538	1390	－	50	19.0	162.5	310	80	5836.5	23000	22381
