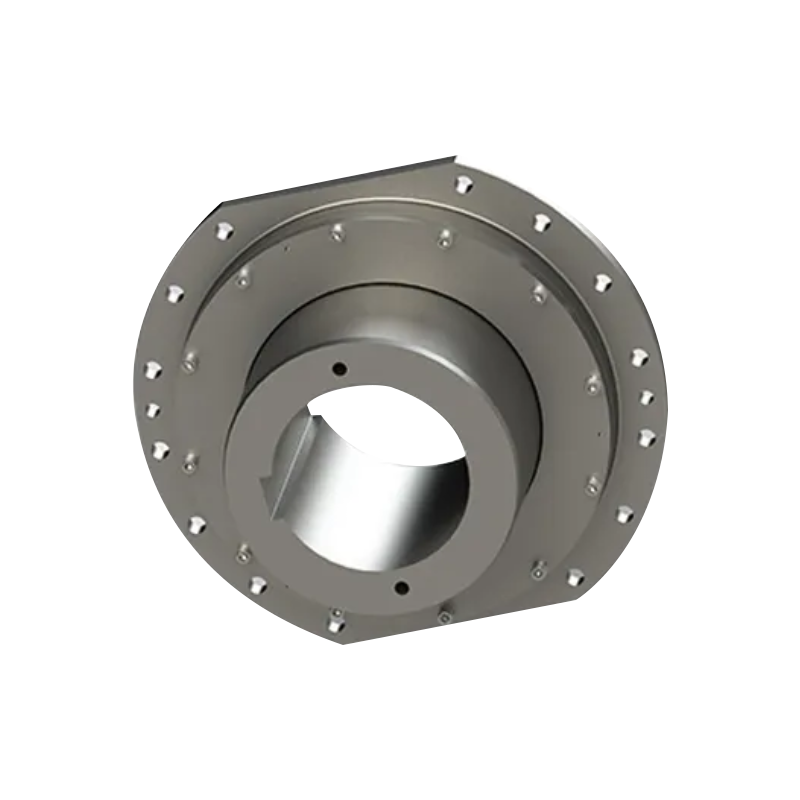

Cúpláil poll seafta sorcóireach cineál QGCA cúpláil sorcóir sféarúil (Q/YJ 16030X-2018)

Name: Cúpláil poll seafta sorcóireach cineál QGCA cúpláil sorcóir sféarúil (Q/YJ 16030X-2018)
Rating: 5 (99 reviews)

An cúpláil sorcóir sféarúil tollta sorcóireach de chineál QGCA (ag cloí le caighdeán Q/YJ 16030X-2018) gnéithe tolladh seafta sorcóireach agus rollóirí sféarúla, a shimplíonn go mór próisis meaisínithe agus cóimeála agus ard- solúbthacht a chothabháil. Léiríonn an táirge seo cumas ualachiompartha thar a bheith láidir, le raon chasmhóiminte ainmniúil de 4kN·m go 900kN·m agus fórsa gathach uasta incheadaithe de 520kN. I gcomparáid le cúpláin fearas traidisiúnta, cuireann sé feabhsú feidhmíochta thart ar 30% ar fáil, atá leordhóthanach chun na tionchair thromchúiseacha agus na coinníollacha stad tosaithe go minic i raonta oibriúcháin M3-M8 a láimhseáil. A bhuíochas leis an dearadh teagmhála sféarúil idir na rollóirí agus an tolladh, ní hamháin go bhfuil cumas cúitimh díláithrithe uilleach uathoibríoch de suas le 1.5 ° aige, go n-ionsúnn sé go héifeachtach an strus de bharr earráidí suiteála agus dífhoirmiú fráma, ach gníomhaíonn sé freisin imthacaí féin-ailínithe, ag laghdú go mór nóiméad lúbthachta breise an seafta aschuir laghdaitheora, rud a chosnaíonn an córas seafta ó dhamáiste tuirse. Ina theannta sin, tá struchtúr dlúth ag an gcúpláil seo agus oibríonn sé go réidh agus go ciúin. In éineacht le táscaire caitheamh ionsuite, soláthraíonn sé tacaíocht theicniúil iontach do leagan amach éifeachtach agus monatóireacht áisiúil ar riocht innealra trom i spásanna teoranta.

Déan Teagmháil Linn

2012 Íoslódáil PDF

RÉAMHV: Cúpláil slabhra sorcóir cineál KC (Q/YL 17032X-2018)
Ar Aghaidh: Tá cúpláil sorcóir sféarúil ag baint le cineál QGC, cúpláil splíne (Q/YJ16029X-2018)

Paraiméadair Táirge

Seol Teachtaireacht

Paraiméadair TEICNIÚLA

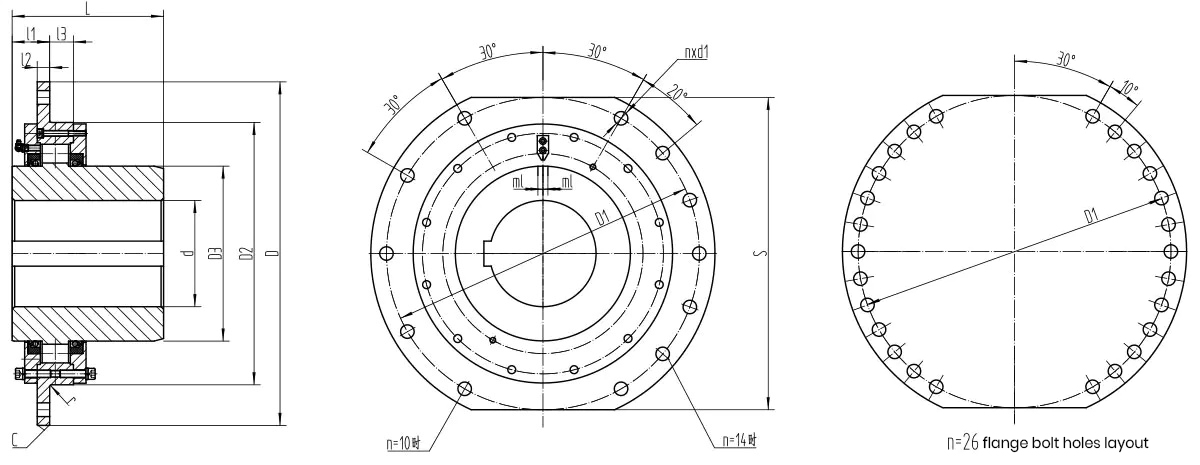

Paraiméadair bhunúsacha agus príomhthoisí cúplála poll seafta sorcóireach QGCA cúpláil sorcóir sféarúil

Cineál	Ainmneach chasmhóiminte Tn/kN·m	Incheadaithe Gathach fórsa/KN	d (H7)	L	D	D₁	D₂	D₃	n×d₁	S	l₁	l₂	l₃	r	c	Caith scála/ml	Nóiméad na táimhe /kg·m²	Aifreann m/kg

QGCA1	5	16.5	40,42,45,48	84	250	220	160	85	10×14	220	42	12	24	2	1.6	4	0.065	12.8
			50,55
QGCA2	7.1	18.5	45,48,50,55	84	280	250	180	90	10×14	250	42	12	24	2.5	1.6	4	0.102	16.1
			60	107											2			15.9
QGCA3	9	20	48,50,55	84	320	280	200	95	10×18	280	45	15	25	2.5	1.6	4	0.193	21.9
			60,65	107											2			21.8
QGCA4	14	25	60,65,70,75	107	340	300	220	130	10×18	300	45	15	25	2.5	2	4	0.278	29.8
			80,85	132										2.5				29.5
QGCA5	18	35	70,75	107	360	320	240	150	10×18	320	45	15	25		2	6	0.369	35
			80,85,90,95	132										3	2.5			36.5
QGCA6	22.4	38.5	80,85,90,95	132	380	340	260	160	10×18	340	45	15	25	3	2.5	6	0.496	43.3
			100,110	167										3				43.7
QGCA7	28	42	90,85,90,95	132	400	360	280	170	10×18	360	47	15	33		2.5	6	0.654	53
			100,110,120	167										3				52
QGCA8	35.5	49	100,110,120	167	420	380	310	200	10×18	390	47	15	33		2.5	6	0.96	69
			130,140	202										3	3			67
QGCA9	50	70	100,110,120	167	450	400	340	230	10×22	400	52	20	28	3	2.5	6	1.45	89
			130,140,150	202											3			88.5
QGCA10	100	120	130,140,150	202	550	500	420	280	10×22	500	60	20	38	3	3	8	3.81	156
			160,170,180	242														151
QGCA11	160	140	160,170,180	242	580	530	450	300	14×22	530	60	20	38	3	3	8	4.932	184
			190,200	282											4			181
QGCA12	224	170	190,200,220	282	650	600	530	360	14×22	580	65	25	33	3	4	8	9.09	267
			240,250	330														247
QGCA13	355	300	200,220	282	680	630	560	400	26×22	600	65	25	35	4	4	8	12.1	319
			240,250,260	330														311
QGCA14	500	340	240,250,260	330	710	660	600	440	26×26	640	82	35	43	4	4	8	18.2	403
			280,300	380											5			394
QGCA15	630	380	240,250,260	330	780	730	670	500	26×26	700	82	35	43	4	4	8	29.4	544
			280,300,320	380											5			560
QGCA16	710	450	280,300,320	380	850	800	730	550	26×26	760	82	35	43	4	5	8	44	693
			340,360,390	450											6			664

Nóta:

1. Má tá trastomhas d agus fad L an poll seafta lasmuigh den raon atá liostaithe sa tábla, is féidir iad a chomhaontú leis an monaróir.
2. Is comhmheastacháin iad an mhóimint táimhe agus mais a ríomhtar de réir trastomhas íosta poll an tseafta.
