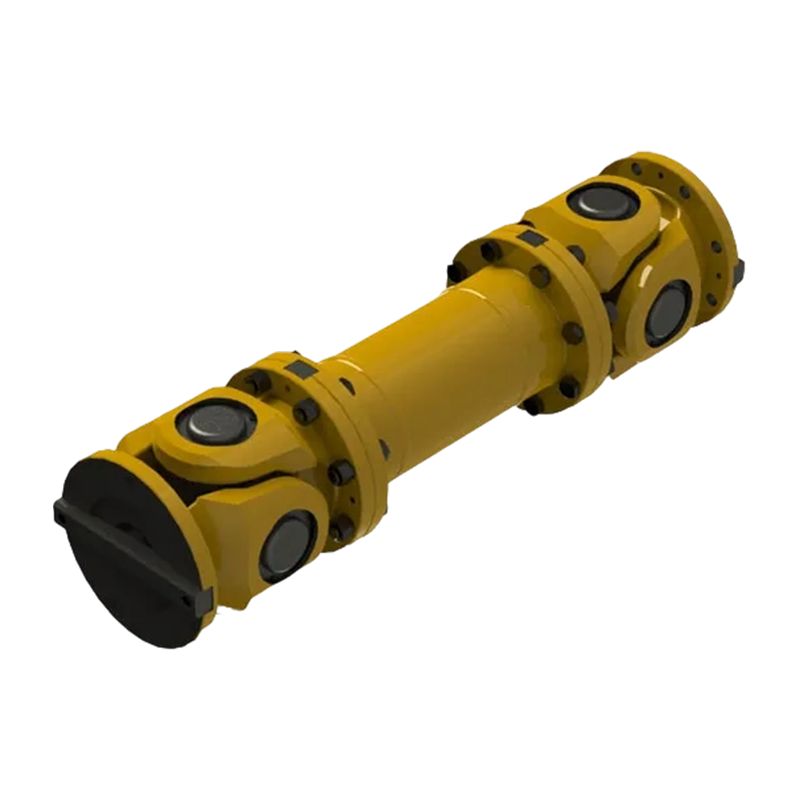

Cúpláil uilíoch flange cineál SWC-WF gan táthú leathnú
Comhpháirt uilíoch flange táthaithe cineál SWC-WF soláthraíonn sé réiteach tarchurtha cumhachta cobhsaí agus éifeachtach do dhálaí oibre troma nach dteastaíonn cúiteamh aiseach go minic orthu trína struchtúr sruthlínithe flange neamh-táthaithe, go háirithe i dtionscail bheachtais cosúil le déantús páipéir, déantúsaíocht cheimiceach agus ginearálta. Glacann an cúpláil dearadh eilimint miotail neamh-leaisteach ard-neart, agus tá a phríomhbhuntáistí ag baint le cumas cúitimh uilleach den scoth (uillinn seafta uasta suas le 15 °) agus éifeachtacht tarchurtha chasmhóiminte an-ard. Is féidir an chasmhóimint ainmniúil a iompar suas le 1000 kN · m, ag cinntiú cobhsaíocht nasc agus marthanacht oibriúcháin na gcóras innealra trom i dtimpeallachtaí crua. Murab ionann agus an cúpláil fearas níolón éadrom nó cúpláil fearas níolón, díríonn an tsraith SWC-WF níos mó ar rigidity struchtúrach agus suiteáil éasca faoi chasmhóiminte ard. Mar sin féin, nuair a bhíonn línte táirgeachta uathoibrithe casta á dtógáil, is féidir é a chomhtháthú go solúbtha freisin le comhpháirteanna cosúil le Cúpláil Giar Istigh níolón agus Cúpláil Gear níolón Solúbtha chun freastal ar dhá riachtanais chruinneas tarchurtha cumhachta agus oiriúnú solúbtha an chórais, rud a fheabhsóidh éifeachtacht iomlán an chórais ar fad go suntasach agus costais chothabhála á laghdú.
- Paraiméadair Táirge
- Seol Teachtaireacht
Paraiméadair TEICNIÚLA

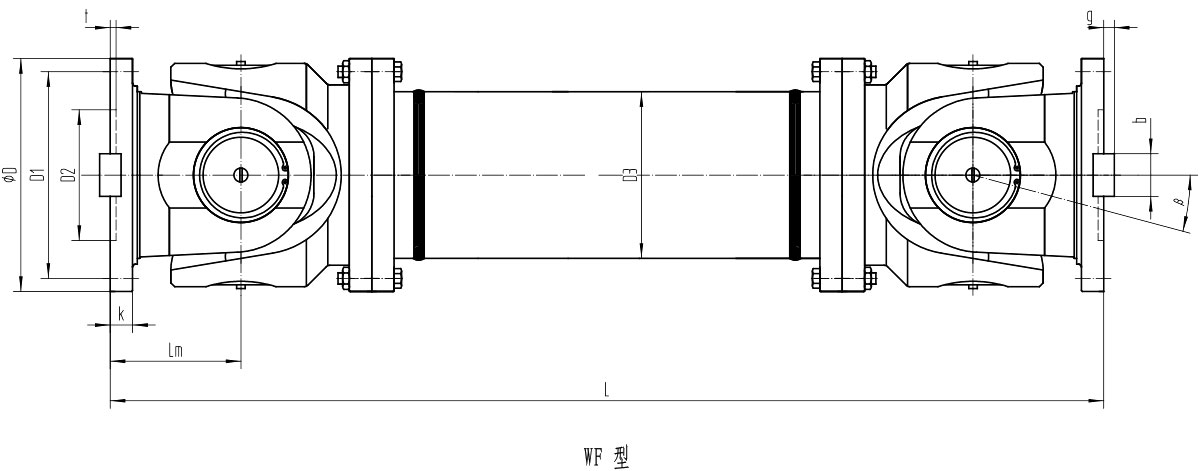

Paraiméadair bhunúsacha agus toisí is mó de chineál WF cúplála uilíoch méid mór gan flange leathnú
| Cineál | Trastomhas Rothlaithe D/mm | Casmhóinóimte ainmniúil Tn/kN·m | Toradh tuirse Tf/kN·m | Fachtóir saoil imthacaí L | Uillinn Ais β/(°) | Toise/mm | Nóiméad táimhe I/kg·m² | Mais m/kg | |||||||||||
| L nóim | D₁(js11) | D₂(H7) | D₃ | L m | n×φd | k | t | b(h9) | g | L nóim | Méadú 100mm | L nóim | Méadú 100mm | ||||||
| SWC180WF | 180 | 22.4 | 11.2 | 0.245 | ≤15 | 560 | 155 | 105 | 114 | 110 | 8×17 | 17 | 5 | 24 | 7 | 0.248 | 0.007 | 58 | 2.8 |
| SWC200WF | 200 | 36 | 18 | 1.115 | ≤15 | 585 | 170 | 120 | 133 | 115 | 8×17 | 17 | 5 | 28 | 8 | 0.316 | 0.013 | 82 | 3.7 |
| SWC225WF | 225 | 56 | 28 | 7.812 | ≤15 | 610 | 196 | 135 | 152 | 120 | 8×17 | 20 | 5 | 32 | 9 | 0.636 | 0.023 | 93 | 4.9 |
| SWC250WF | 250 | 80 | 40 | 2.82×10¹ | ≤15 | 715 | 218 | 150 | 168 | 140 | 8×19 | 25 | 6 | 40 | 12.5 | 1.352 | 0.028 | 143 | 5.3 |
| SWC285WF | 285 | 120 | 58 | 8.28×10¹ | ≤15 | 810 | 245 | 170 | 194 | 160 | 8×21 | 27 | 7 | 40 | 15 | 2.664 | 0.051 | 220 | 6.3 |
| SWC315WF | 315 | 160 | 80 | 2.79×10² | ≤15 | 915 | 280 | 185 | 219 | 180 | 10×23 | 32 | 8 | 40 | 15 | 4.469 | 0.08 | 300 | 8 |
| SWC350WF | 350 | 225 | 110 | 7.44×10² | ≤15 | 980 | 310 | 210 | 245 | 194 | 10×23 | 35 | 8 | 50 | 16 | 7.189 | 0.146 | 387 | 11.5 |
| SWC390WF | 390 | 320 | 160 | 1.86×10³ | ≤15 | 1100 | 345 | 235 | 267 | 215 | 10×25 | 40 | 8 | 70 | 18 | 13.18 | 0.222 | 588 | 15 |
| SWC440WF | 440 | 500 | 250 | 8.25×10³ | ≤15 | 1290 | 390 | 255 | 325 | 260 | 16×28 | 42 | 10 | 80 | 20 | 23.25 | 0.474 | 880 | 21.7 |
| SWC490WF | 490 | 700 | 350 | 2.154×10⁴ | ≤15 | 1360 | 435 | 275 | 351 | 270 | 16×31 | 47 | 12 | 90 | 22.5 | 41.89 | 0.69 | 1263 | 27.3 |
| SWC550WF | 550 | 1000 | 500 | 6.335×10⁴ | ≤15 | 1510 | 492 | 320 | 426 | 305 | 16×31 | 50 | 12 | 100 | 22.5 | 68.48 | 1.357 | 1663 | 34 |
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.
Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China Cúpláil uilíoch flange cineál SWC-WF gan táthú leathnú Manufacturers and Cúpláil uilíoch flange cineál SWC-WF gan táthú leathnú Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Is iad na príomh-tháirgí atá againn ná cúpláil fiaclacha, cúpláil bioráin muinchille leaisteacha, cúpláil bioráin colún leaisteacha, cúpláil fearas le bioráin leaisteacha, cúpláil uilíoch, cúpláil boinn, cúpláil fhód, cúpláil réalta, cúpláil scairt, cúpláil druma agus cúplála greille, cúpláil Oldham, cúpláil flange, cúpláil sliogán gearrthóg agus cúpláil sorcóra, cineál GL agus cúpláil slabhra gearrthóg. Tugann ár gcuideachta faoi éagsúlacht dearaí agus déantúsaíocht cúplála neamhchaighdeánach freisin.
Clúdaíonn ceardlann nua achar de thart ar 16463.52m². ceardlann trom 5,500 M2, Ceardlann beachtais 4,600m², foirgneamh oifige agus an giomnáisiam 2000 M2, halla itheacháin 500m², Stóras 1000m², Bóithre, glasú, limistéir pháirceála 3563 M2.
